PC Bus: O que é e Como Ele Funciona?

Bus, ou barramento, é um dos componentes mais importantes para o funcionamento de qualquer sistema eletrônico. Ele nada mais é que o conjunto que inclui o slot de encaixe de determinados componentes na placa mãe junto de sua trilha de comunicação entre partes. Ele é responsável por permitir que a comunicação entre diferentes partes de um computador funcione como um todo, também sendo responsável pela intercambialidade das peças da máquina. Neste artigo, você vai entender melhor o funcionamento do bus e alguns exemplos do dia-a-dia.

Como funciona o Bus?

Um  barramento ou bus (derivado do latim omnibus, às vezes também chamado de databus) é um sistema de comunicação que transporta  a informação entre diferentes componentes, como o processador, a memória e os dispositivos de armazenamento.

Em sistemas elétricos, os barramentos geralmente conectam um circuito a outros circuitos. Um exemplo prático muito comum é o quadro de luz (ou quadro geral) da sua casa, onde possivelmente há um sistema de barramento ligando os disjuntores.

Já nos computadores, em geral, o bus ou barramentos funcionam na forma de slots, presentes na placa mãe, que permitem o encaixe desses componentes na mesma. Cada slot possui uma trilha ligando aos demais componentes: esse conjunto de slot e trilhas é o que chamamos de Bus. As trilhas funcionam como uma espécie de “estrada” pela qual os dados trafegam, permitindo que esses componentes se comuniquem entre si. Sem ele, os componentes não poderiam trocar informações de forma eficiente, tornando o sistema inoperável.

 Quais tipos de Bus existem?

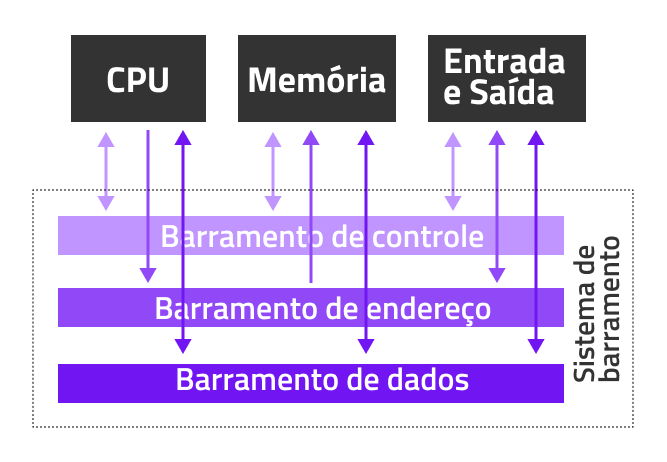

Existem várias partes que precisam trocar informações o tempo todo dentro de um computador. Podemos entender o funcionamento do bus como um sistema de rodovias. Cada via (ou linha) transporta um tipo específico de informação:

System Bus (Barramento do Sistema): É o principal canal de comunicação que conecta o processador à memória principal (RAM). O bus realiza a troca de informações entre o CPU e outros componentes críticos do sistema, garantindo que as operações ocorram de maneira rápida e eficiente. Nesse conjunto entram os slots de CPU e memória, que fazem essa comunicação.

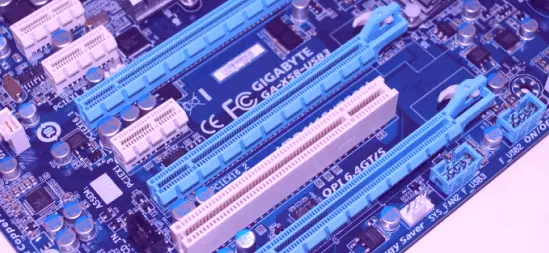

Expansion Bus (Barramento de Expansão): Este barramento é responsável por permitir a conexão de componentes adicionais ao computador, como placas de vídeo, placas de som e controladores de rede. Ele amplia a funcionalidade do sistema e fornece caminhos que integram novos dispositivos sem comprometer o desempenho. É aqui que entram os barramentos de PCI-express, que são os slots para encaixe das GPUs e demais tipos de placas compatíveis com o slot PCI-e.

Peripheral Bus (Barramento de Periféricos): Destinado à conexão de dispositivos externos, como teclados, mouses, impressoras e unidades de armazenamento externas. Ele atua como um intermediário entre o computador e os periféricos, permitindo que esses dispositivos se comuniquem com o sistema de forma eficiente e confiável.

Os dados se movem pelo bus da sua placa mãe em pulsos elétricos, e a velocidade dessa transferência depende da largura do bus e da frequência com que ele opera. Um bus mais largo transporta mais dados por vez, enquanto uma frequência mais alta envia os dados com maior rapidez.

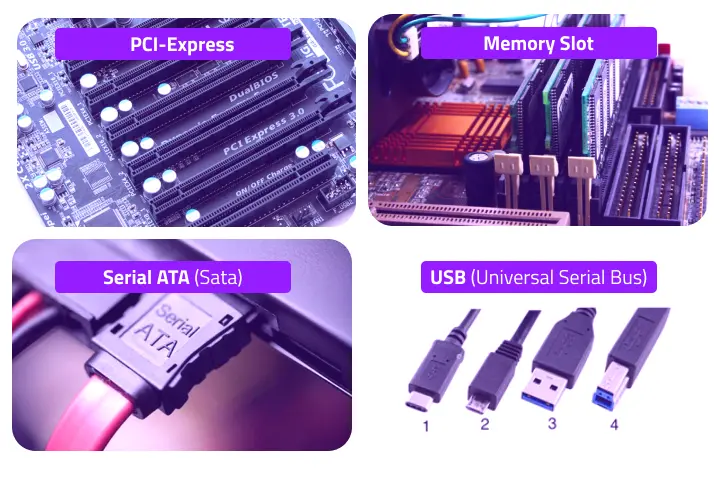

Tipos de Bus e Suas Aplicações

Existem diferentes tipos de bus, os quais foram desenvolvidos para atender às demandas crescentes de desempenho. Aqui estão os principais:

USB (Universal Serial Bus): O mais conhecido, é usado para conectar dispositivos periféricos, como mouse, teclado, pen drives e impressoras.

PCIe (Peripheral Component Interconnect Express): Conhecido pelo público mais ligado a tecnologia, o PCIe é utilizado para conectar placas de vídeo e outras placas de expansão (como placa de som, ou placa de rede, por exemplo). Ele permite uma transferência rápida de dados, especialmente para tarefas que exigem muito desempenho gráfico.

SATA (Serial Ata) e eSATA (External SATA): Também muito conhecido, o SATA é Utilizado para conectar dispositivos internos de armazenamento, como HDs e SSDs. O eSATA é uma versão do SATA usada para dispositivos externos, permitindo transferência de dados entre o computador e os dispositivos de armazenamento externos. Usuários geralmente convertem esse último em USB para conectá-lo ao PC como HDDs ou SSDs externos.

A Importância do Bus na Performance do Sistema

O desempenho de um computador está diretamente ligado à eficiência do bus, em geral, definido pelas especificações da placa mãe. Um bus rápido e bem projetado permite que os componentes se comuniquem sem gargalos, garantindo que o processador não fique esperando por dados e que a memória possa responder rapidamente às solicitações.

Conclusão

Em resumo, o bus conecta os diferentes componentes, garantindo que trabalhem em harmonia para oferecer o desempenho esperado. Ao entender o que é e como funciona, você pode tomar decisões mais informadas ao escolher ou montar uma máquina.
